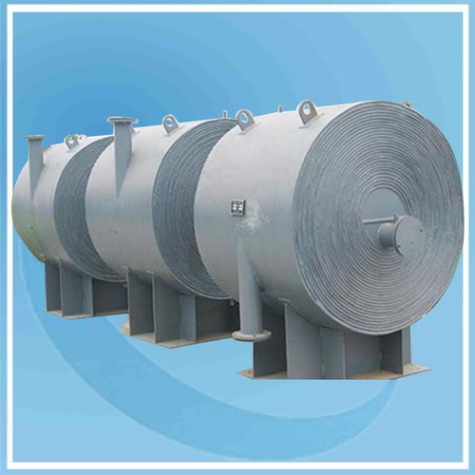

螺旋板式換熱器是一種高效換熱設備，適用汽－汽、汽－液、液－液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（I型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器。

結構及性能:
本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果?！　?nbsp;
在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。　　
I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性?！?nbsp;
Ⅱ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換?！　?nbsp;
Ⅲ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。　　
螺旋板式換熱器按公稱壓力可分為PN0.6、1.0、1.6、2.5MPa(系指單通道能承受的最大工作壓力)。按材質可分為碳素鋼和不銹鋼。用戶可根據實際工藝情況選用?！　?nbsp;

單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合，設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。

碳素鋼制Pg6、16kg/cm2不可拆式(I型)螺旋板換熱器
公稱換熱面積m2	通道間距mm	計算換熱面積m2	流速1m/ces時處理量m3/h	接管公稱直徑dg	型號	重量
公稱換熱面積m2	通道間距mm	計算換熱面積m2	流速1m/ces時處理量m3/h	接管公稱直徑dg	型號	i 6t型	i 16t型
6	6	6.5	8.2	50	i 6, i16t6-0.4/500-6	230	280
6	10	5.8	13.7	70	i 6, i16t6-0.4/600-10	285	350
8	6	8.7	8.2	50	i 6, i16t8-0.4/600-6	370	430
	10	7.7	17.3	80	i 6, i16t8-0.5/660-10	395	454
	10	8.7	13.7	70	i 6, i16t8-0.4/700-10	405	465
10	6	9.9	12.5	70	i 6, i16t10-0.6/500-6	335	395
	10	9.2	17.30	80	i 6, i16t10-0.5/660-10	472	543
	10	8.8	20.9	80	i 6, i16t10-0.6/600-10	410	495
15	6	12.5	8.2	50	i 6, i16t15-0.4/700-6	510	580
	10	14.64	17.30	80	i 6, i16t15-0.5/800-10	679	781
	10	13.3	20.9	80	i 6, i16t15-0.6/700-10	575	680
	14	13.8	29.2	100	i 6, i16t15-0.6/800-14	640	755
20	6	19.0	12.5	70	i 6, i16t20-0.6/700-6	730	845
	10	18.3	28.1	80	i 6, i16t20-0.8/800-10	735	870
	14	18.5	39.3	100	i 6, i16t20-0.8/800-14	810	960
25	10	23.1	28.1	100	i 6, i16t25-0.8/800-10	935	1120
25	14	23.3	49.4	125	i 6, i16t25-1.0/800-14	1000	1165
30	10	29.0	35.3	100	i 6, i16t30-1.0/800-10	1190	1470
30	14	28.1	59.4	125	i 6, i16t30-1.2/800-14	1170	1425
40	10	40.9	20.9	80	i 6, i16t40-0.6/1200-10	1725	1885
	14	42.3	39.3	100	i 6, i16t40-0.8/1200-14	1845	2110
	18	44.9	63.5	150	i 6, i16t40-1.0/1200-18	2075	2405
50	10	46.2	35.5	100	i 6, i16t50-1.0/1000-10	1800	2085
	14	53.2	49.4	125	i 6, i16t50-1.0/1200-14	2490	2595
	18	54.0	76.3	150	i 6, i16t50-1.2/1200-18	2435	2820
60	10	56.8	20.9	80	i 6, i16t60-0.6/1400-10	2330	2635
	14	60.7	39.3	100	i 6, i16t60-0.8/1400-14	2595	2850
	18	59.6	63.5	150	i 6, i16t60-1.0/1400-18	2730	3150
80	10	76.4	28.1	100	i 6, i16t80-0.8/1400-10	2970	4060
	14	78.6	39.3	100	i 6, i16t80-0.8/1600-14	3210	3605
	18	82.0	63.5	150	i 6, i16t80-1.0/1600-18	3580	4205
100	10	101.4	28.1	100	i 6, i16t100-0.8/1600-10	3905	4330
	14	98.8	49.4	125	i 6, i16t100-1.0/1600-14	4040	4585
	18	98.8	76.3	150	i 6, i16t100-1.2/1600-18	4200	4930
120	10	115.5	42.5	125	i 6, i16t120-1.2/1400-10	4350	4980
120	14	119.0	59.4	125	i 6, i16t120-1.2/1600-14	4770	5440
150	14	149.15	59.4	125	i 6, i16t150-1.2/1800-14	6431	7396
	18	149.86	76.3	150	i 6, i16t150-1.2/2000-18	6643	7639
	20	147.6	83.81	150	i 6, i16t150-1.2/2050-20	6769	7784
